　　簡易自制家用逆變器 電路圖一：

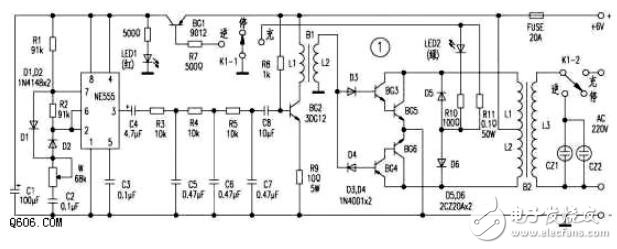

　　電路見圖1｡當把開關K1打向“逆變”位置時，BG1導通，由時基電路NE555及外圍元件組成的無穩態多諧振蕩器開始振蕩，其充､放電時間常數可調節｡如果選擇R1=R2，則輸出脈沖的占空比為50%，該多諧振蕩器的振蕩頻率f=1.443/（R1+R2+2W）C2，圖中的元件數值可使振蕩頻率調在50Hz，振蕩脈沖由役腳輸出，波形為方波，該方波經C4耦合，R3､C5積分變?yōu)槿遣ǎ@個三角波又經R4､C6，第二次積分和R5､C7第三次積分，變?yōu)榻频恼也ǎㄟ^C8耦合到BG2，由BG2放大后在B1的L2線圈上輸出｡當L2上端電壓為正時，D4截止，D3導通，使BG4､BG6截止，BG3､BG5導通，電流由電瓶正極→B2的L1→BG5→電瓶負極;當L2上端電壓為負時，D3截止，D4導通，使BG3､BG5截止，BG4､BG6導通，電流由電瓶正極→B2的L2→BG6→電瓶負極｡BG5､BG6交替導通､截止，經變壓器B2合成正負對稱的正弦波，并由L3升壓送至逆變輸出插座CZ1､CZ2，供用電器使用，同時LED1（紅色）亮，指示逆變狀態｡

　　當開關打向“充電”位置時，市電經變壓器B2降壓､D5､D6全波整流､R11限流后對電瓶充電，同時LED2（綠色）亮，指示充電狀態｡

　　元件選擇和制作

　　本電路中元器件均為易購的常用元器件，按圖中所示數值選用即可｡B1用收音機輸出變壓器，應選用鐵心大，線徑粗的那一類，把原來接喇叭的這一組線圈接在L2位置，BG3､BG4分別用兩只9013和9012并聯組成，如圖2和圖3所示｡BG5､BG6均由四只3DD15并聯組成，如圖4所示｡BG5､BG6的散熱器面積不應小于600cm2，B2逆變變壓器可選用成品｡整機用印刷線路板可自行設計制作｡電瓶選用容量大于150Ah的電瓶｡

　　本逆變器的調試只需調W，使逆變電壓頻率為50Hz即可｡

簡易自制家用逆變器電路圖二：

　　在12V供電端串上電流表，空載開機，調節RP，使電流最小，再接上60W燈泡，調RP，使電流最小，重復空載負載調節多次，直至電流再無法調小，此時貼近變壓器聽，噪聲應該是最小，若沒有調節平行，噪聲很大，不貼耳也能聽到。

　　自制家用逆變器電路圖三：

　　下圖較為容易制造的逆變器電路圖，能夠?qū)?2V直流電源電壓逆變?yōu)?20V市電電壓，電路由BG2和BG3組成的多諧振蕩器推進，再經過BG1和BG4驅動，來控制BG6和BG7工作。其中振蕩電路由BG5與DW組的穩壓電源供電，這樣能夠使輸出頻率比擬穩定。在制造時，變壓器可選有常用雙12V輸出的市電變壓器。可依據需求，選擇恰當?shù)?2V蓄電池容量。

以上就是本人收集關于簡易自制家用逆變器電路圖的全部電路，都是一些簡易電路圖，制作也很方便，喜歡的朋友可以制作試一下。容－源－電－子－網－為你提供技術支持
