波峰焊是什么意思、什么是波峰焊及保養方法


什么事波峰焊？波峰焊的結構原理是什么，又是如何保養的？下面看我為大家來講解一下：

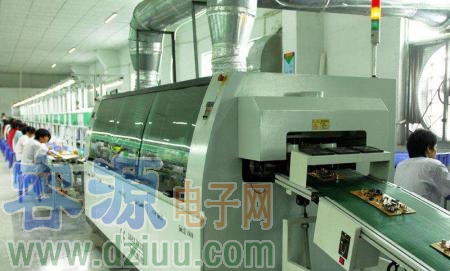

 一、什么是波峰焊

波峰焊是讓插件電子線路板的焊接面直接與高溫液態錫接觸達到焊接目的。波峰焊是將熔融的液態焊料，借助于泵的作用，在焊料槽液面形成特定形狀的焊料波，插裝了元器件的PCB置于傳送鏈上，經過某特定的角度以及定的浸入深度穿過焊料波峰而實現焊點焊接的過程。


二、波峰焊結構

波峰焊接爐一般都具有傳輸系統、加熱系統、光電控制系統、冷卻系統、助焊劑的供給系統，以及鏈條上的夾抓清潔系統和空氣壓縮系統，此外，還具有污濁空氣排放系統及焊料的控溫系統，高端的波峰焊接爐還具有充氮系統。

三、波峰焊簡單原理

波峰焊是種借助泵壓作用，使熔融的液態焊料表面形成特定形狀的焊料波，當插裝了元器件的裝聯組件以一定角度通過焊料波時，在引腳焊區形成焊點的工藝技術。組件在由鏈?zhǔn)絺魉蛶魉偷倪^程中，先在焊機預熱區進行預熱(組件預熱及其所要達到的溫度依然由預定的溫度曲線控制)。實際焊接中，通常還要控制組件面的預熱溫度，因此許多設備都增加了相應的溫度檢測裝置(如紅外探測器)。預熱后，組件進入錫槽進行焊接。錫槽盛有熔融的液態焊料，鋼槽底部噴嘴將熔碰焊料噴出一定形狀的錫波，這樣，在組件焊接面通過錫波時就被焊料波潤濕焊區并進行擴展填充，終實現焊接過程。



四、波峰焊保養：

機器長期工作，附著固化的松香、助焊劑等有機或無機污染物，為了防止PCB的二次污染及保證工藝的順利實施，需要定期對設備配件等進行維護清洗。

一般根據生產實際情況，定時進行，如每天、周、月、季度等，相關內容供參考：

(1)、波峰焊每天維護保養內容:

1、清理錫池內殘渣,用錫勺將錫面上所有錫渣收集起來,并加還原粉還原錫渣內部分碎錫;完成以上步驟后,將錫爐歸位.

2、用碎布蘸玻璃水將防護玻璃內外擦洗干凈

3、用手刷蘸清洗劑將鏈爪上臟物刷干凈,用竹簽將藏于鏈爪與黑片間的臟物清理干凈

4. 將噴霧抽風罩內的過濾網拆下用清洗劑清洗干凈



(2)、波峰焊每周維護保養內容:

1、清理錫爐波組件;

2、用干凈碎布將入端,PCB感應器擦拭干凈

3、擦除兩波錫泵軸承的臟潤滑油,用油槍將新油通過油噴壓入軸承內

4、拆下松香區、預熱區的抽風軟管,將內部松香等臟物洗凈

5、清理機身外殼、底座、爐內壁、松香缸及洗爪

(3)、波峰焊每月維護保養內容:

1、清理松香噴嘴滑軌、位置距離傳感器,并給滑軌涂上新的潤滑油

2、拆下控制箱上的冷卻風扇,將隔離網洗凈吹干后再重新裝上

3、給鏈條加新潤滑油;清潔鏈條轉動馬達及其網罩

4、拆下松香噴嘴,檢查內部密封膠圈有破損

5、將整個兩發波器起拆下,清干凈錫泵下端的錫渣等臟物,軸承的臟潤滑油,清潔馬達網罩,用油槍將新油通油嘴壓入軸承內。

(4)波峰焊季度維護保養內容：

1、將整個鏈條或鏈爪拆下,用清洗劑泡洗干凈,重新裝上后并加潤滑油;拆卸步驟如下: 拆下鏈條上專用的連接鏈, 將入端的張緊齒輪組件拆下, 將鏈條整個從出端拉出

2、清洗完成后重新安裝即可。

以上就是波峰焊的講解，波峰焊是什么意思也知道了，另外針對波峰焊設備保養清洗，水基清洗劑符合安全環保，滿足目前ROHS、REACH、SONY00259、 HF等環保法規的要求，清洗效率高且低成本。
