然而，對更高頻率的無線系統的需求，例如軟件定義的無線電，智能手機，雷達系統和許多其他應用，一直是IC供應商開發流程和設計的動力。在高性能單片PLL中。其中許多功能塊集成了大部分或全部功能模塊（取決于頻率和所需性能），從而減少了設計時間，風險，電路板空間和功耗。

例如，Hittite的HMC830LP6GE PLL（現為ADI公司的一部分）是一款小數N分頻PLL，工作頻率范圍為25 MHz至3 GHz。它針對蜂窩/4G基礎設施，中繼器和毫微微蜂窩基站以及通信測試設備，以及具有-110 dBc/Hz的超低帶內相位噪聲，-227 dBc/Hz的FOM以及低于180 fsec的均方根抖動的其他應用。

該IC包含一個集成的VCO（圖2），傳統上它是最難集成的功能，同時仍能在高頻率下實現高整體性能。與大多數PLL一樣，數據手冊中有十幾個詳細的圖表，顯示了在各種條件下PLL的許多方面的性能。圖3顯示了在各種溫度下PLL工作范圍內的集成均方根抖動。

利用集成鎖相環提高設計系統的頻率性能

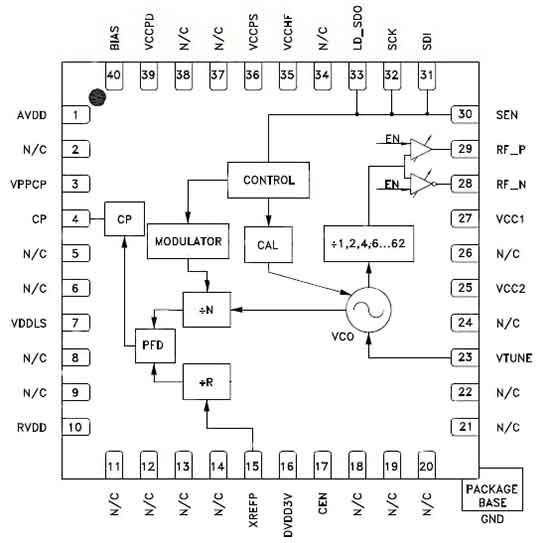

圖2：ADI公司的HMC830LP6GE代表了最近幾年：將VCO與PLL的其余部分一起放入IC，同時擴展頻率范圍，同時不影響品質因數。

利用集成鎖相環提高設計系統的頻率性能

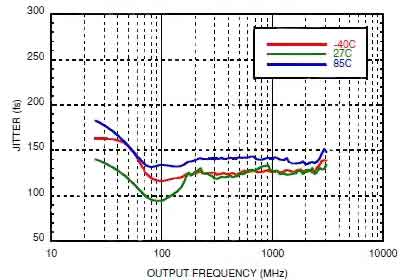

圖3：PLL數據手冊通常有許多性能圖，例如HMC830LP6GE的性能圖，它顯示rms抖動（fsec）與頻率的關系，-40⁰C，27⁰C和85⁰C;注意這個寬范圍內的性能穩定性。

具有集成VCO的另一個PLL是凌力爾特公司的LTC6948,370 MHz至6.39 GHz小數N分頻器，具有超低噪聲。它還包括一個參考分頻器，相位/頻率檢測器，電荷泵，分數反饋分頻器和VCO輸出分頻器。歸一化的帶內相位噪聲基底FOM為-226 dBc/Hz，寬帶輸出相位噪聲基底為-157 dBc/Hz（圖4）。

利用集成鎖相環提高設計系統的頻率性能

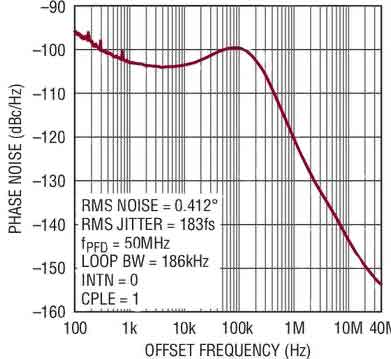

圖4：其他參數中，凌力爾特公司的LTC6948數據手冊包括歸一化的帶內相位噪聲基底FOM和寬帶輸出相位噪聲基底;后者在最高頻率下從-100 dBc/Hz下降到-157 dBc/Hz。

它支持高達425 MHz的參考輸入頻率，用于快速頻率切換。該IC非常適用于無線基站（LTE，WiMAX，W-CDMA，PCS）等應用;微波數據鏈路和軍用/安全無線電，它可以用作高速，可調諧的6.39 GHz寬帶接收機的核心（圖5）。

利用集成鎖相環提高設計系統的頻率性能

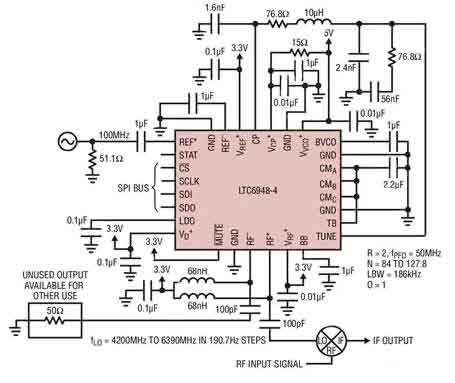

圖5：即使高度集成的IC也需要無源元件支持，因為這是一個高速，可調諧的6.39 GHz寬帶接收器的原理圖，基于LTC6948表示。

Maxim Integrated的MAX2870是一款23.5 MHz至6 GHz PLL，帶有小數/整數N分頻合成器和VCO（圖6）。該器件通過多個VCO實現超寬頻率，覆蓋3 GHz至6 GHz，可自動選擇或在用戶控制下（通過串行接口）;用戶提供循環過濾器和參考。相位/頻率檢測器在整數N模式下工作在105 MHz，在分數N模式下工作在50 MHz，并接受高達200 MHz的參考頻率。 PLL在多個分頻器設置中表現出優異的6.0 GHz相位噪聲性能（圖7）。應用包括無線基礎設施，測試和測量，衛星通信和無線局域網。

利用集成鎖相環提高設計系統的頻率性能

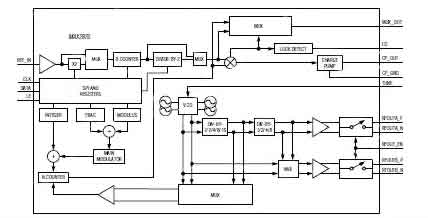

圖6：Maxim Integrated的MAX2870通過以下方式實現了6 GHz的額定值使用多個內部VCO，可以自動選擇或由用戶主動選擇。

利用集成鎖相環提高設計系統的頻率性能

圖7：PLL供應商再次提供詳細的性能規格，例如MAX2870在工作帶寬內的相位噪聲圖，具有不同的分頻因子。

盡管德州儀器LMX2492分數PLL（圖8），不包括集成VCO，它使用外部VCO在500 MHz至14 GHz范圍內工作;其FOM為-227 dBc/Hz。當與合適的環路分頻器結合使用時，它可以用作77 GHz汽車雷達系統的核心（圖9）;它還包括針對此重點應用的斜坡/啁啾生成。

利用集成鎖相環提高設計系統的頻率性能

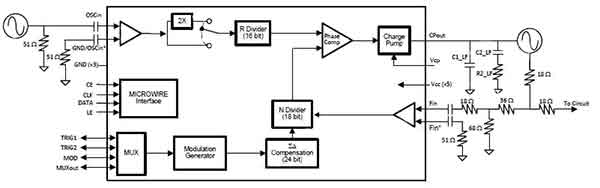

圖8：德州儀器LMX2492 PLL不包含VCO，但FOM為-227 dBc/Hz時性能達到14 GHz。/p>

利用集成鎖相環提高設計系統的頻率性能

圖9：LMX2492針對77 GHz自動雷達等應用，具有雷達所需的積分斜坡和啁啾功能。容－源－電－子－網－為你提供技術支持
