鎳鎘電池充電器電路圖大全

時間:2020-01-16 10:03:00來源:不詳作者:電子愛好者點擊:次

鎳鎘電池是一種直流供電電池，鎳鎘電池可重復500次以上的充放電，經濟耐用。其內部抵制力小，既內阻很小，可快速充電，又可為負載提供大電流，而且放電時電壓變化很小，是一

鎳鎘電池是一種直流供電電池，鎳鎘電池可重復500次以上的充放電，經濟耐用。其內部抵制力小，既內阻很小，可快速充電，又可為負載提供大電流，而且放電時電壓變化很小，是一種非常理想的直流供電電池。

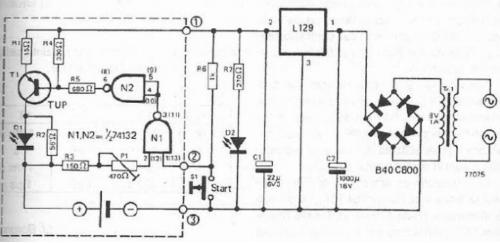

鎳鎘電池充電器電路圖一

一個鎳鎘電池充電器，鎳氫電池，可使用電子下圖。這為鎳鎘，鎳氫電池充電器采用的是傳統的電子元件。由于措施的最大充電電壓 1.45 伏和較高的觸發閾值約為 1.7 V，這個電壓可以調整，使用電位器 P1 至 1.45 伏特的價值。TTL 控制信號輸出電壓分壓器 R4/R5，內置恒流源晶體管 T1，它提供了目前的約 48 毫安。如果 D1 點亮，這意味著電池電壓充電。

如果最大負荷達到 1.15 伏，施密特觸發器的波動時，D1 熄滅(充電完成)由于低觸發閾值約 0.9 伏特，每個充電周期，必須按下 S1 開關啟動。對于 1.2v/1500mAh 與電流為 150mA 充電電池，R1 必須是 5.6 歐姆，R2 = 12 歐姆，T1 = 2N2904。

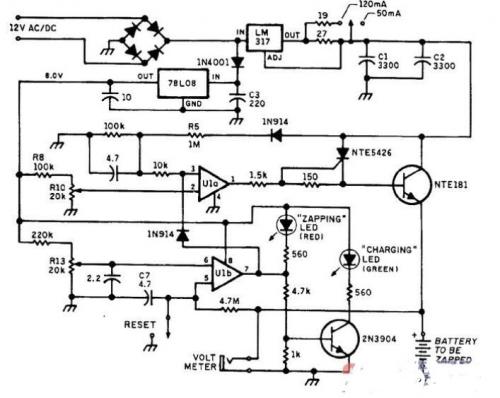

鎳鎘電池充電器電路圖二

此鎳鎘充電器 / 除草器有一個內置充電器和除草器電路用以清除短路。該電路提供高電流脈沖來避免內部短路。

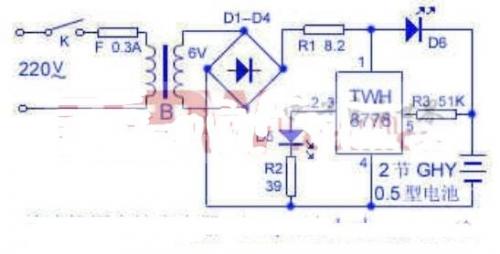

鎳鎘電池充電器電路圖三

電路如下圖所示，220V 市電經變壓器 B 降壓，D1~D4 整流后，通過 R1、D6 給兩節電池充電，D6 發光表示正在充電。此時 TWH8778(它屬于高速集成電子開關，可用于各種自動控制電路。它外形簡單，外圍電路簡單，內部包含過熱，過壓保護電路。其內部具有過壓、過流、過熱保護功能，可以適合大電流的驅動開關領域應用。在一些定時器、報警器等實用電路中廣泛使用)的控制端 5 腳開啟電壓太小，電路不導通，D3 不亮。隨著充電的繼續進行，電池端電壓逐漸升高，5 腳電壓也達到開啟電壓，使其輸入端和輸出端接通，即 D2 亮，表示電池已充足電。

容－源－電－子－網－為你提供技術支持
