實用振動檢測電路圖

時間:2019-01-08 16:00:21來源:網絡 作者:電子愛好者 點擊:

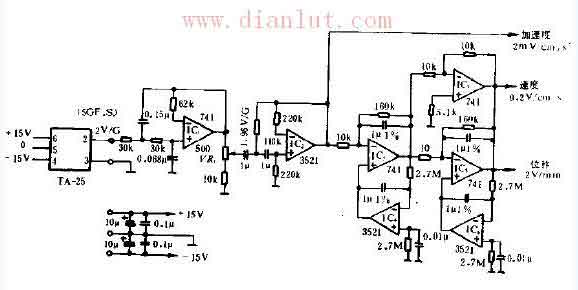

  振動頻率為1-50Hz,最大動態范圍±5g,速度為50cm/s,位移5cm。VR1用于調整電平,輸入1g時為1.96V。有加速計的輸入經過IC1的地通和IC2的高通濾波器,然后做周期性加速輸出。該輸出通過以

  振動頻率為1-50Hz,最大動態范圍±5g,速度為50cm/s,位移5cm。VR1用于調整電平,輸入1g時為1.96V。有加速計的輸入經過IC1的地通和IC2的高通濾波器,然后做周期性加速輸出。該輸出通過以IC3和IC4構成的交流積分器變換為速度信號,然后以IC5和IC6交流積分器獲得位移。


檢測振動的實用電路
