48V轉12V電源芯片，48V轉15V電源芯片電路圖

  • 型 號：48V轉12V電源芯片
  • 價 格:0.01    品牌名:平芯微
  • 發布時間：2020-11-17
  • 數 量：900000
  • 發貨地：福田區賽格廣場38樓
  • 發貨周期：
  • 聯系人：鄭瓊鋒
  • 聯系電話：13528458039
  • 瀏覽量：
  • 公司名稱：深圳市夸克微科技有限公司
產品詳細介紹：

48V轉12V電源芯片，48V轉15V電源芯片電路圖

48V電源，48V電瓶車電壓如48V-60V等，需要降壓到12V的溫度電壓，或者48V降壓到15V的穩定電壓，輸出電流的大小也取決了不同的電源管理芯片。
48V轉12V和48V轉15V的方案只推薦一個，就是DC-DC降壓電路。
LDO線性電路，一般是沒有12V和15V的輸出電壓的，比較少。再加上LDO電流不大，適合的應用更是少了。

LDO產品 輸入電壓 輸出電壓 輸出電流 靜態功耗 封裝
PW6566    1.8V～5.5V 1.2V～5V多 250mA      2uA SOT23-3
PW6218    4V～18V     3V,3.3V,5V 100MA      3uA Sot23-3
PW6206   4.5V～40V 3V,3.3V,5V 150MA      4.2uA Sot23/89
PW8600     4.5V～80V 3V,3.3V,5V 150MA      2 uA Sot23-3


DC-DC降壓電路的選型表：
DC-DC
降壓產品		 輸入電壓 輸出電壓 輸出電流 頻率 封裝
PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5
PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5
PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5
PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5
PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6
PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6
PW2205 4.5V～20V 1V～15V 5A 340KHZ SOP8-EP
PW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6
PW2330 4.5V～30V 1V～28V 3A 130KHz SOP8
PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EP
PW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6
PW2608 5.5V～60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EP
PW2815 4.5V～80V 1.5V～30V 1.5A 400KHZ SOP8-EP
PW2906 12V～90V 1.25V～20V 0.6A 150KHZ SOP8-EP
PW2902 8V～90V 5V～30V 2A 140KHZ SOP8-EP
PW2153 8V～140V 5V～30V 4A 140KHZ SOP8
。。。

我們知道當開關或者拔插電源時，會產生數倍高于輸入電壓的尖峰電壓。表現明顯的類似我們平時插上充電器時的電擊聲音，這個插入拔出的動作或者開關動作就會產生輸入尖峰電壓。吸收輸入尖峰電壓解決方案常見：并聯TVS管，加大CIN容值或加47uF-470uF電解電容，RC電路等等。根據不同輸入應用來測試選擇。

同時我們也需要把芯片的輸入耐壓也要高于48V的20%左右，如60V耐壓等。
合適的就如PW2608芯片了。還要PW2906，PW2815，PW2902，PW2153等等。

降壓電路的典型電路圖：

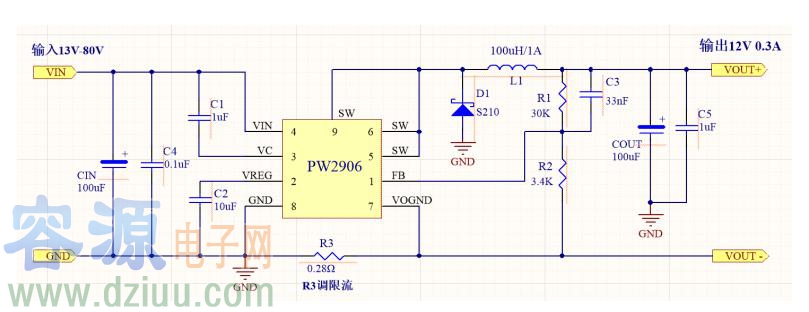

PW2906:48V轉12V的電路圖：輸出電壓可調

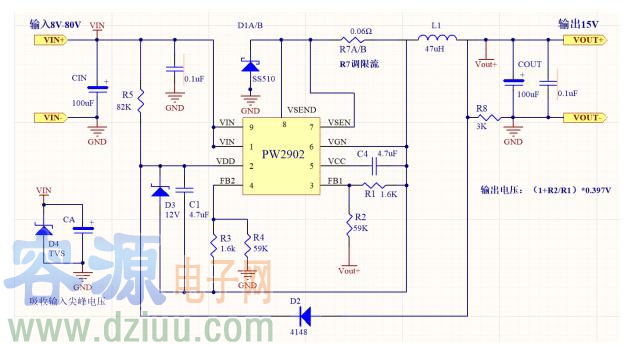

PW2902：48V轉15V的電路圖：輸出電壓可調整

PW2153：48V轉12V的電路圖，輸出電壓可調
