USB充電限流芯片，輸出短路關閉，過壓關閉

  • 型 號：USB充電限流芯片
  • 價 格:0.01    品牌名:平芯微
  • 發布時間：2020-11-16
  • 數 量：900000
  • 發貨地：福田區賽格廣場38樓
  • 發貨周期：
  • 聯系人：鄭瓊鋒
  • 聯系電話：13528458039
  • 瀏覽量：
  • 公司名稱：深圳市夸克微科技有限公司
產品詳細介紹：

USB充電限流芯片，輸出短路關閉，過壓關閉

USB限流芯片，5V輸入，輸出5V電壓，限流值可以通過外圍電阻進行調節，PWCHIP產品中可在限流范圍0.4A-4.8A，并具有過壓關閉保護功能。
過壓關閉保護：
如芯片：PW1555，USB我們一半插口是5V的，但是有些玩具的產品，小孩或者大人不注意，就把原先玩具的充電器是9V或者12V的接上去時和目前快充市場的品質差的9V,12V，20V快充充電器插上供電異常時，滿足了芯片過壓保護閾值6V以上，隔斷輸入和輸出，保護后面的電路系統，當重新接上5V正常電源，就能恢復正常輸出5V和限流功能。同時在輸入5.9V時，輸出電壓也會掐在最高5.6V，更好地保護電路。適用于高品質，高設計，高要求群體工廠。

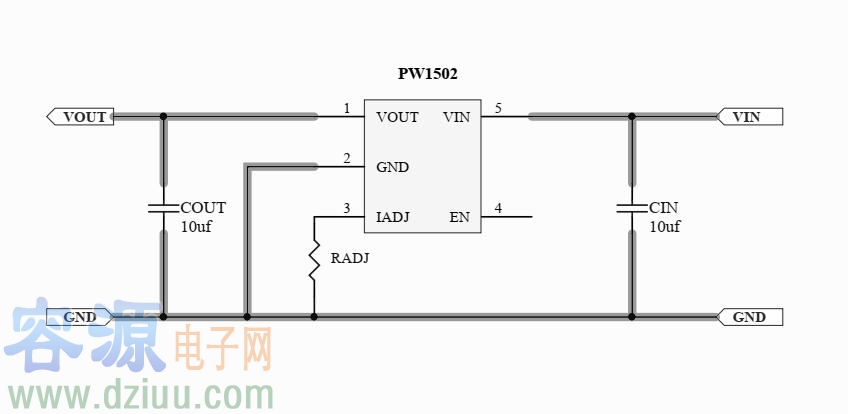

PW1502，常使用于0.4A-2A之間，如0.5A，1A，1.5A可以根據自己設置來調的。輸入電壓范圍在2.5V-5.5V之間，輸入電壓與輸出電壓的壓差在空載時，是相等的，隨著負載電流的增加，也會增加，但是也很低，基本上對比是97%左右，基本是相通的。

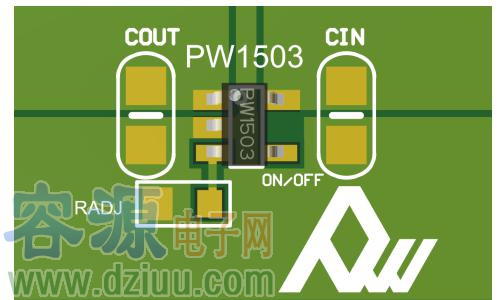

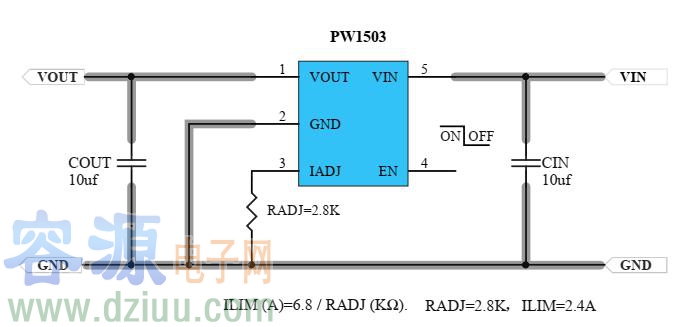

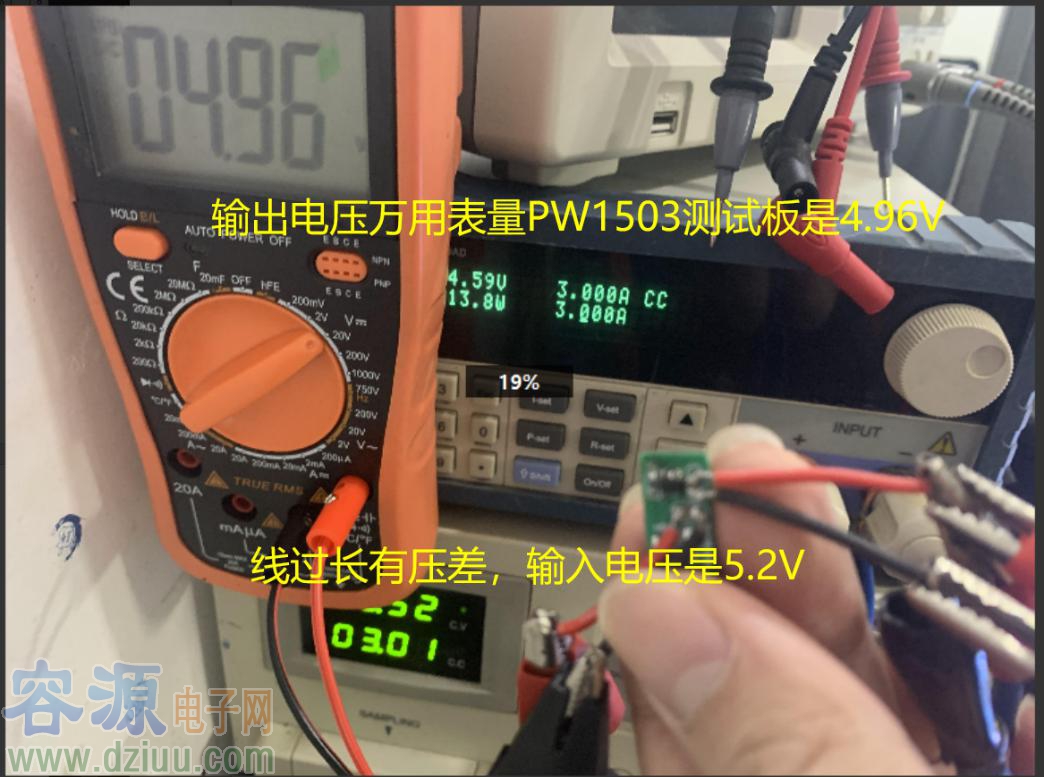

1、PW1503，是比PW1502更大電流可達到3A規格的USB限流芯片。輸入電壓范圍在2.5V-5.5V之間，適用于5V1A,5V1.5A,5V2A,5V2.4A,5V3A的限流USB輸出應用中。PW1503的測試：輸入電壓5.2V，輸出電壓4.96V，負載3A，工作溫度大概在55度左右。

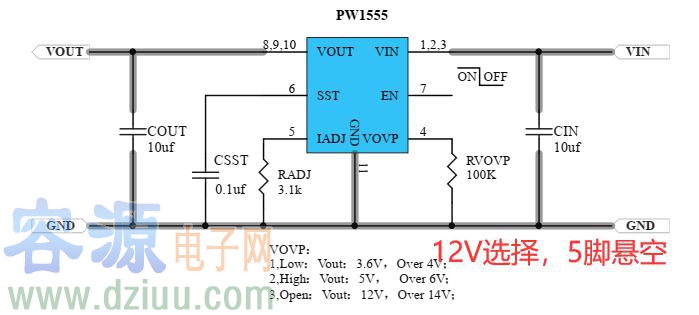

PW1555是一顆輸入電壓范圍2.5V-15V之間，具有過壓關閉保護，可耐30V的輸入尖峰電壓的限流負載芯片，要三種輸出電壓模式：3.6V,5V,12V。可通過外圍引腳選擇。

PW1555的5V輸出模式，輸入電壓范圍在3.7V-6V，輸入超過6V時，關閉輸出。同時輸入耐壓可達到30V，限制值1A起至最大4.8A之間。

9V輸入應用中，要選擇12V模式才能滿足，由于每個輸出電壓模式，對應的輸入電壓范圍也是不同的。例如12V模式的話，輸入電壓范圍是8.8V-14V之間，超過輸入電壓就會關閉輸出。同時最大可調限流值4.5A.范圍是1A-4.8A之間。

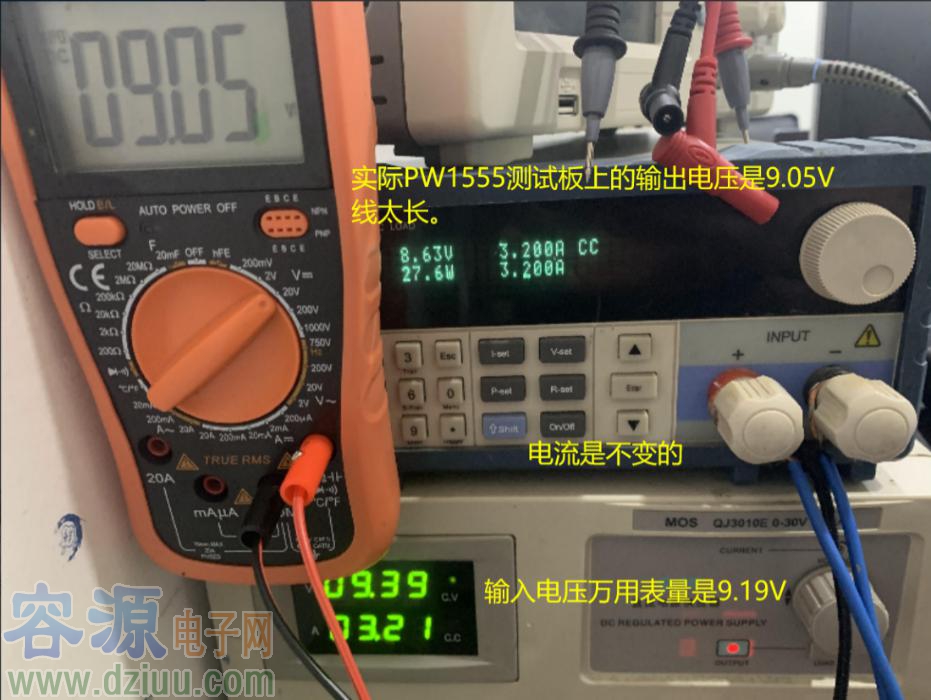

測試情況如下：輸入電壓9.19V，輸出電壓9.05V，輸出電流3.2A，設置過流點4.8A。工作溫度很低，40度左右。

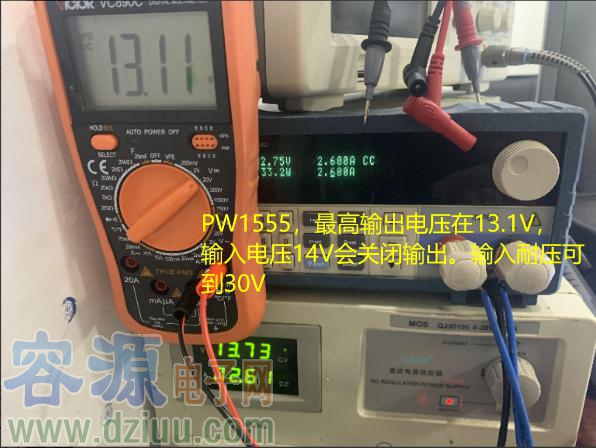

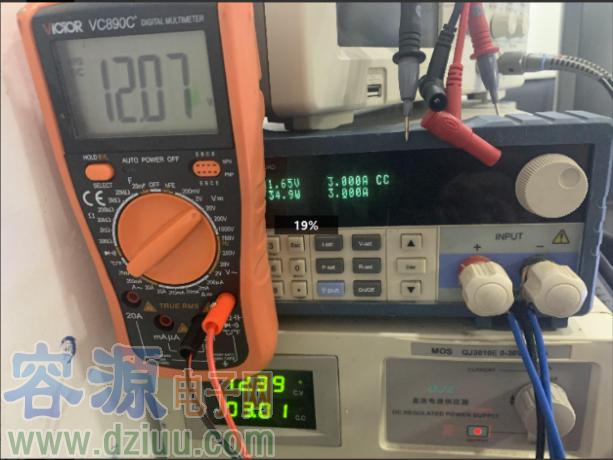

PW1555的12V輸出模式限流芯片最大可負載4.8A電流，在輸入電壓與輸出電壓的壓差不是很大的情況下.在12V輸出電壓模式時，輸入電壓不超過14V，超過會關閉輸出。計算輸入在13.9V時，輸出電壓最高13V，保護電路。
