KA2292-單片立體聲收音集成電路圖

時間:2019-10-17 14:24:17來源: 作者: 點擊:次
　　KA2292是韓國三星(SAMSUNG)公司近年來推出的新穎單片音響集成電路，內含調頻立體聲解碼電路，應用在音響電路中，主要是用來完成AM/FM多波段收音功能。　　1、KA2292主要功能　　KA2292集成電路的調頻部分主要包

　　KA2292是韓國三星(SAMSUNG)公司近年來推出的新穎單片音響集成電路，內含調頻立體聲解碼電路，應用在音響電路中，主要是用來完成AM/FM多波段收音功能。

　　1、KA2292主要功能

　　KA2292集成電路的調頻部分主要包括:調頻高頻放大、本機振蕩調頻混頻、調頻中放、調頻正交鑒頻、調頻調諧指示及音頻放大等功能電路。

　　KA2292集成電路的調幅部分包括:高頻放大、本機振蕩、調幅混頻、調幅中放、調幅檢波、AGC粹制、調幅調諧指示及音頻放大等功能電路。

　　KA2292集成電路的立體聲解碼部分包括:鎖相環放大、相位比較、壓控振蕩，開關解碼，立體聲指示等功能電路。

　　2、KA2292的主要特點

　　KA2292單片集成電路具有較寬的電源電壓范圍。它的電源電壓(VCC)為1.8-7V時均能有效地工作。它內部設置有AM/FM/FM立體聲調諧指示和AM/FM選擇開關。它無外接的AM檢波線圈，也不需要調幅中放合電容及調頻中放旁路電容等外圍元件，因此它所需的外圍元件較小。

　　KA2292除廣泛應用于高、中檔袖珍式收音機、隨身聽的收音電路中外，在高、中檔AM/FM立體聲收音機、立體聲調諧器和立體聲音響系統也多有應用，尤為適用像隨身聽這類微型化的AM/FM立體聲設。

　　3、KA2292內電路方框圖及引腳功能

　　單片集成電路KA2292具有較高的集成度，較多地采用了雙差分模擬乘法器和多極晶體管等新電路、新元件。它的內電路方框圖如圖1-1所示，其集成電路的引腳功能見表1-1所列。

　　　　　　　　　　　　　　　　　　　　　　　圖1-1  KA2292集成塊的內電路方框圖

　　　　　　　　　　　　　　　　　　　　　　　　　表1-1  KA2292集成電路的引腳功能及數據
　　4、KA2292主要電性能參數

　　KA2292集成電路的主要參數見表1-2所列。

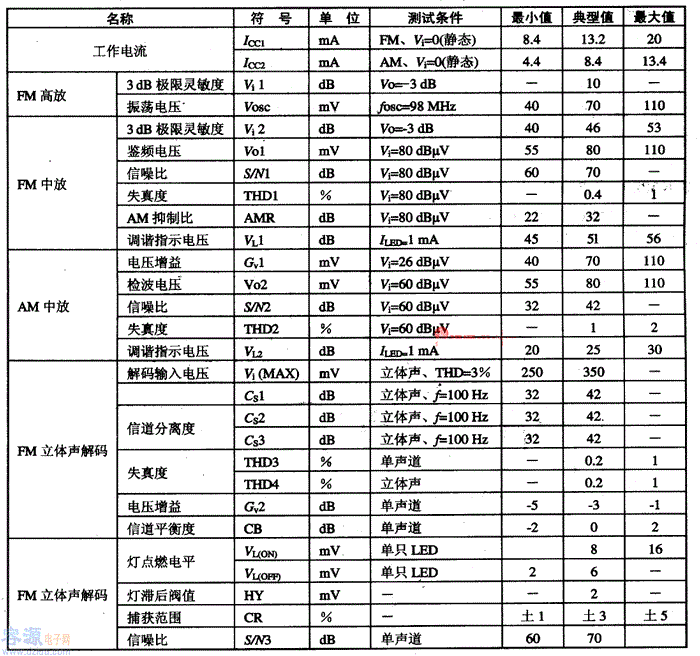

　　　　　　　　　　　　　　　　　　　　　表1-2  KA2292集成電路的主要電參數
