工作原理

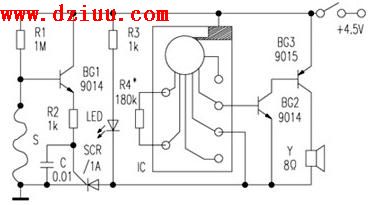

　　如附圖。電路中由Ｒ１為ＢＧ１的ｂ極提供偏置電壓。在警戒下，ｂ極偏置電壓經警戒線Ｓ對地短路，ＢＧ１不工作。如遇盜情，Ｓ被斷開，ＢＧ１立即得電工作。ＢＧ１射極電流經Ｒ２觸發ＳＣＲ導通，指示燈ＬＥＤ亮，ＩＣ輸出報警信號，經ＢＧ２、ＢＧ３復合放大后，驅動揚聲器放音。即使是把Ｓ重新接通，也照?qǐng)?bào)不誤，只有關閉電源開關才能解除報警，具有防破壞作用。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
元件選擇
　　元件均為常用件，其值如圖標注。其中ＩＣ為ＣＷ９５６１四聲報警集成塊，通過不同的接線方法，可得到不同的報警信號。當然，也可視和條件選用其他類型的集成塊。Ｙ為８Ω小型高音或低音揚聲器。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

幾點說明
　１． Ｒ１取值較大，且與ＢＧ１共同組成電子開關，不僅靈敏度高，而且極大限度地降低了報警器在警戒下自身的功耗。這是本電路的突出特點之一。經測量，警戒下，本電路功耗約為５μＡ左右，三節五號電池半年。經四年多來的使用，證明效果。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　２． 警戒線可直接用細漆包線，也普通多股軟導線，去掉絕緣皮，把內部細銅絲一根一根抽出，再分別頭尾相連，長度視而定。注意既要接觸，又要保持隱蔽和易斷。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　３． 如嫌報警聲小，可對本電路作相應的改動，如電源電壓，以提高輸出功率。
