電子驅鼠器電路圖、電鼠器電路圖

時間:2010-10-30 22:00:16來源:原創 作者:admin 點擊:次

無

電子驅鼠器電路圖、電鼠器電路圖

電子裝置來模擬貓叫聲驅鼠是一種有效的方法。是電子裝置，貓叫聲可大可小，可快可慢，間隔時間可長可短，且電路結構簡單、成本低廉，適合電子愛好者自制用于家庭。本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

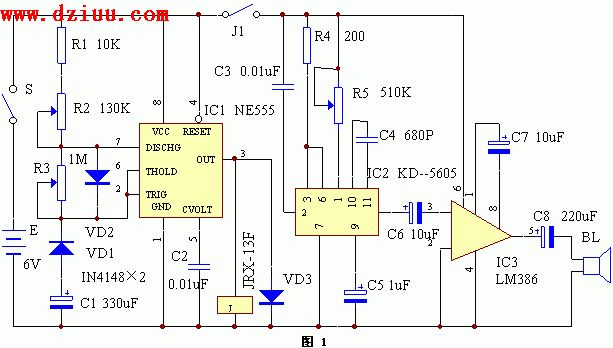

電路工作原理見1。由時間控制電路、貓叫聲發生電路、功率放大電路等組成。時間控制電路是由時基電路IC1 NE555外圍阻容元件、二極管等組成。它是一個占空比可調的脈沖振蕩器，其占空比由R2和R3控制。貓叫聲發生電路由一塊CMOS集成電路IC2 KD－5605擔任，存貯技術將貓叫聲固化在電路內部。功率放大器采用價廉物美的通用小功率音頻放大集成電路IC3 LM386，它的特點是外圍元件極少，電壓范圍寬，失真度小，裝配簡單。本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

　　合上電源開關S，IC1便通電工作，在IC1的輸出端③腳上不斷有脈沖輸出。有脈沖時，繼電器J勵磁吸合，其常開觸點J1接通，使后級電路獲得電源而工作，發生貓叫聲，每觸發一次IC2，就有一聲貓叫輸出，經IC3功率放大后，推動揚聲器BL發出宏亮逼真的聲音。使老鼠們聞聲喪膽，達到驅鼠的目的。
元器件清單見下表:

編號
名稱
型號
數 量

R1
電阻
10K
1

R2
微調電阻
130K
1

R3
微調電阻
1M
1

R4
電阻
200Ω
1

R5
微調電阻
510K
1

C1
電解電容
330u/16V
1

C2、C3
滌綸電容
0.01u
2

C4
瓷片電容
680P
1

C5
電解電容
1u/16V
1

C6、C7
電解電容
10u/16V
2

C8
電解電容
220u/16V
1

VD1、VD2
開關二極管
IN4148
2

VD3
整流二極管
IN4001
1

IC1
時基IC
NE555、uA555、LM555、5G1555
1

IC2
貓叫聲語音IC
KD－5605
1

IC3
音頻放大IC
LM386
1

J
電磁繼電器
JRX-13F
1

S
開關
　
1

BL
揚聲器
　
1

電路焊接完畢，檢查無誤，便可通電調試。主要是間隔貓叫時間，調節R2，使間隔時間為1－3分鐘為宜。調節IC2①腳上的可調電阻R5，還可以使貓叫聲變調，使其發生恐怖的叫聲。電路只要焊接無誤，幾乎不用調試正常工作。
電路調好后，晚上將其置于老鼠經常出入的地方，可明顯減少鼠害。
