自制小功率UPS   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

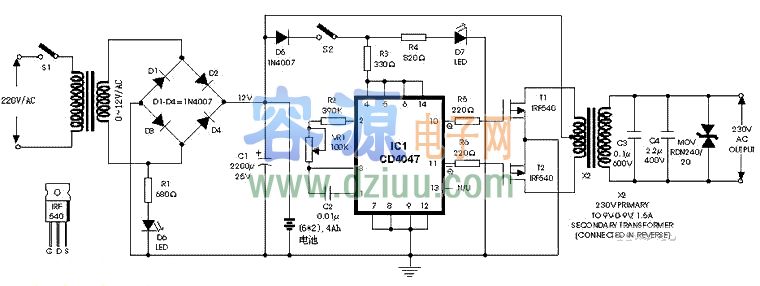

這是一款小功率在線式后備電源。IC1構成50Hz時鐘發生器，由10、11腳輸出對稱的但相位相方的方波。T1、T2組成功率放大電路，其輪流導通，在X2的原邊形成頻率為50Hz的脈動電流，并在X2的副邊感應出同樣頻率的220伏電壓。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

制作時，X2可使用帶中心抽頭的（9-12伏）電源變壓器，其低壓端接T1、T2，中心抽頭接電源正極。變壓器功率由定，并要考慮T1、T2的功率，在T1,T2上加上散熱器。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

，制作時注意安全，輸出端的C3,C4,MOV可以根據取消掉。負載為電阻性，可以提高IC1的震蕩頻率，并且將變壓器換成鐵氧體變壓器，可以做更大功率。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
