1 引言
正弦脈寬調制和變頻調速技術在工業控制領域的應用日見廣泛。許多電力測試儀器都要求大功率、高性能以滿足電力設備的測試要求。目前,市場上的大功率開關電源,其核心功率器件大都采用MOSFET半導體場效應晶體管和雙極型功率晶體管,都不能滿足小型、高頻、高效率的要求。MOSFET場效應晶體管具有開關速度快和電壓型控制的特點,但其通態電阻大,難以滿足高壓大電流的要求;雙極型功率晶體管雖然能滿足高耐壓大電流的要求,但沒有快速的開關速度,屬電流控制型器件,
較大的功率驅動。絕緣柵雙極型功率晶體IGBT集MOSFET場效應晶體管和雙極型功率晶體管于一體,具有電壓型控制、輸入阻抗大、驅動功率小、開關速度快、工作頻率高、容量大等優點。用高性能的絕緣柵雙極型功率晶體IGBT作開關逆變元件、采用變頻調幅技術研制的逆變電源,具有效率高、性能可靠、體積小等優點。 <<版權聲明:本站內容部分來源于網絡,如侵犯到你的權利請及時與我們聯系更正,聯系QQ:316520686。》
2 工作原理
該電源采用高頻逆變技術、數字信號發生器、正弦脈寬調制和變頻調幅、時序控制上電和串聯諧振式輸出。電源具有效率高、輸出功率大、體積小等優點,其總體原理框圖如圖1。
由數字信號發生器產生的正弦波被25kHz的三角調制波調制,得到一個正弦脈寬調制波,經驅動電路驅動逆變元件IGBT。改變正弦波的頻率,幅值便可達到調頻調幅輸出,逆變輸出為串聯諧振式輸出,將高頻載波信號濾掉,從而得到所需頻率的正弦信號。時序控制電路用來控制功率源供電電源在上電時緩慢上電,確保電源上電時電流平穩,還避免非過零點開關帶來的沖擊;在控制電路中還設計了故障鎖定功能,一旦電源故障,鎖定功能將禁止開通IGBT,當故障出現時,IGBT被鎖點開通,
大容量濾波電容會儲存很高的電能。
,電源部分有故障保護自動切斷工作電源和自動放電功能,整機設計有雙重過流、過壓和過熱等完善的保護功能。
3 控制與驅動電路
控制電路指主控電路,正弦脈寬調制波的產生,占空比調節和故障鎖定電路?刂齐娐返恼艺{制波,可根據
應用
調節其頻率。驅動電路則采用三菱公司生產的IGBT專用驅動模塊EXB840,該驅動模塊能驅動高達150A/600V和75A/1200V的IGBT,該模塊內部驅動電路使信號延遲≤1μs,
適用于高達40kHz的開關操作。用此模塊要注意,IGBT柵射極回路接線
小于1M,柵射極驅動接線應當用絞線。EXB840的驅動電路如圖2
。 <<版權聲明:本站內容部分來源于網絡,如侵犯到你的權利請及時與我們聯系更正,聯系QQ:316520686!
4 逆變與緩沖電路
該電源采用半橋結構串聯諧振逆變電路,主電路原理如圖3。在大功率IGBT諧振式逆變電路中,主電路的結構設計十分重要,
電路中存在引線寄生電感,IGBT開關動作時在電感上激起的浪涌尖峰電壓Ldi/dt不可忽視,
本電源采用的是半橋逆變電路,
全橋電路
,將產生比全橋電路更大的di/dt。正確設計過壓保護即緩沖電路,對IGBT的正常工作十分重要。
緩沖電路設計不當,將造成緩沖電路損耗增大,會導致電路發熱嚴重,
損壞元件,不利于長期工作。
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。

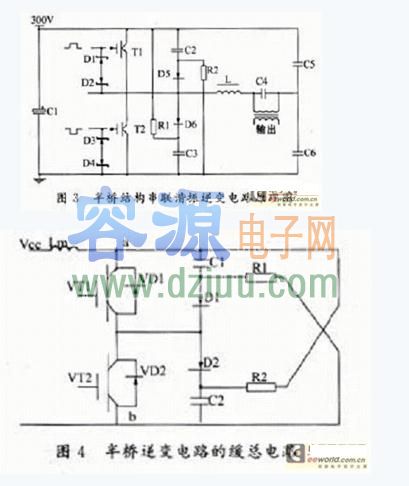

過程是:當VT2開通時,隨著電流的上升,在線路雜散電感Lm的作用下,使得Uab下降到Vcc-Ldi/dt,前一工作周期以被充電到Vcc的緩沖電容C1,通過VT1的反并聯二極管VD1、VT2和緩沖電阻R2放電。在緩沖電路中,流過反并聯二極管VD1的瞬時導通電流ID1為流過線路雜散電感電流IL和流過緩沖電容C1的電流IC之和。即ID1=IL+IC,
IL和di/dt
于無緩沖電路要小得多。當VT1關斷時,
線路雜散電感Lm的作用,使Uce迅速上升,并大于母線電壓Vcc,
緩沖二極管VD1正向偏置,Lm中的儲能(LmI2/2)向緩沖電路轉移,緩沖電路吸收了貯能,不會造成Uce的明顯上升。 <<版權聲明:本站內容部分來源于網絡,如侵犯到你的權利請及時與我們聯系更正,聯系QQ:316520686。》
5 緩沖元件的計算與選擇
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。

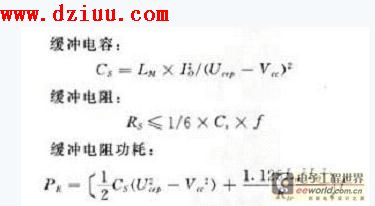

式中:f—開關頻率;Rtr—開關電流上升時間;IO—最大開關電流;Ucep—瞬態電壓峰值。
在緩沖電路的元件選擇中,電容要選擇耐壓較高的電容,二極管最好選擇高性能的快恢復二極管,電阻要用無感電阻。
6 結束語 <<版權聲明:本站內容部分來源于網絡,如侵犯到你的權利請及時與我們聯系更正,聯系QQ:316520686!
該電源已經成功地應用于大功率電力測試儀器,與傳統方法相比,不僅測量精度高,而且提高了工作效率,了工作安全性,降低了勞動強度。
