應用CW3524組成的穩壓電源及電路圖

時間:2011-09-02 21:57:46來源:原創 作者:admin 點擊:次
無

應用CW3524組成的穩壓電源及電路圖《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

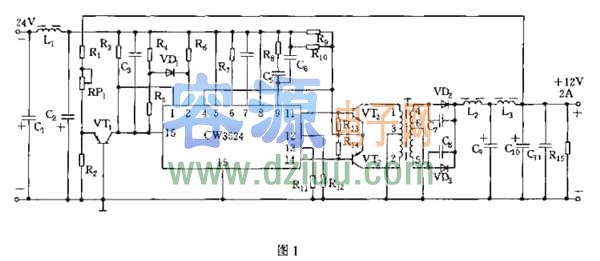

圖1是當輸入為-24V直流電壓時，用CW3524組成的+12V穩壓電源。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

由CW3524型集成脈寬調制器組成的雙端開關穩壓電源，輸出電流為2A，輸出電壓為+12V。CW3524是本電源的核心元件，并直接向功率轉換電路的開關功耗提供脈寬調制信號。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

開關頻率由⑥腳的電阻R7和⑦腳的電容C4來確定。電位器RP1和電阻R1、R2提供取樣電壓，通過三極管VT1組成的共基極電路，由集電位經CW3524的①腳引入誤差放大器的反向端，改變RP1的阻值應能保證輸出電壓在12V。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

②腳為誤差放大器的同相端，它由CW3524中的5V基準電壓，通過16腳加到電阻R4、R5、R6和二極管VD1分壓電路而獲取一基準電壓。 《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


本開關穩壓電源的過流保護是由CW3524中的一個傳感器構成。其輸出端與比較放大器輸出端的⑨腳相連。當輸出電流過流時，經④、⑥腳間的限流電阻R9/R10進行取樣，使④腳為高電位。⑤腳為低電位，從而將比較放大器的輸出端電位控制至低電位，使脈寬調制器輸出恒為高電位，為此或非門輸出低電位而導致兩個輸出管截止，三極管VT2、VT3因無基極控制電流而處于截止，從而切斷了電源的輸出。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
