簡易紅外線防盜報警器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

介紹一種采用TX05C新型紅外線對射感應模塊制作而成的門窗防盜報警器。它是人眼不可見的紅外線，組成無線監視區域，具有極強的保密性和可靠性，   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

只要有人進人監視區域，人體勢必會遮擋紅外線光束，電路就會發出響亮的報警聲，以引起值班人員的注意。本電路除用于門窗防盜報警外，也于圍墻、柵欄他監視的場合。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

電路原理   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

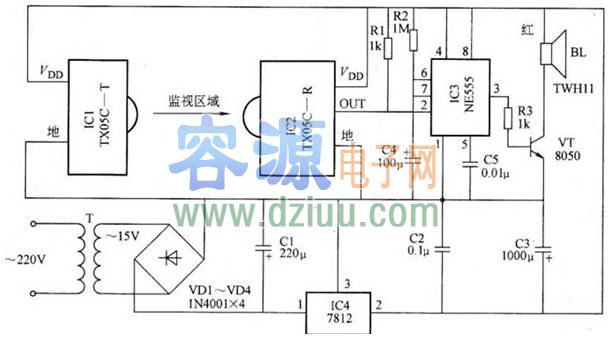

門窗紅外線監視防盜報警器的電路原理圖如圖，其電路主要由紅外發射和接收模塊、時基集成電路、報警揚聲器及電源電路幾部分組成。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當無人進人監視區域時，IC2接收到IC1發射的紅外線，輸出端OUT模塊內部的晶體管截止，為高電平，由時基集成電路IC3組成的單穩態電路處于復位，3腳無輸出，報警揚聲器BL無聲。如有人進人監視區域，就會阻擋IC1發出的紅外線，只要IC2一旦沒有收到紅外指令，OUT端內部的晶體管導通，即IC3的觸發端2腳受到低電平觸發，單穩電路立即翻轉進人置位，3腳輸出高電平，VT導通，BL得電工作，就會發出響亮的報警聲響。12V正電源通過R2向C4充電，約經2min后，闌值端6腳電平上升到2編/3時，IC3復位，3腳輸出低電平，電路就回復到原先的靜止。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

由圖分析可知，只要有人進人監視區域，電路就會發出將近2min的報警聲響，足夠引起值班人員或人們注意。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

元器件選擇   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

IC1、IC2宜采用天津特新電子廠開發生產的TX05C-T與TX05C-R新型對射式紅外發射、接收模塊。TX05C-T模塊組件的正前方有一小孔。內裝有一片光學玻璃，紅外光束就從此向外發射。模塊組件的后部是發射指示燈和電源引線。當模塊通電發射時，該指示燈點亮。電源線采用屏蔽線連接，芯線為電源正極，屏蔽層網線為電源負極。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

TX05C-R接收模塊組件正前方的小孔為紅外線接收窗，在其內部兩側各設置有指示燈，當模塊未接收到有效信號時，紅色指示燈點亮；收到信號時，綠色指示燈點亮。輸出電纜線為雙芯屏蔽線，其中紅色芯線接電源正極，白色芯線為信號輸出端OUT，屏蔽層網線為電源負極。IC3可   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

用NE555等時基集成電路，IC4為LM7812三端穩壓集成電路。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

VD1一VD4為I N4001型硅整流二極管。VT采用8050型硅中功率晶體管，要求電流放大系數β＞100.   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

BL采用自帶聲源的報警揚聲器，如工作電壓為DCI2V的TWHl 1型等，通電發出響度達120dB的報警聲。在接線時應注意揚聲器引線的正、負極性，紅色引線應接電源正極端，不能接反。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

T采用220V/15V, 5VA的優質電源變壓器，要求長時間通電不發熱。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
