500w電子管功放電路圖

時間:2018-11-02 13:35:51來源: 作者: 點擊:次

　電子管功放的發展　　60年代以前，在聲頻領域占統治地位的一直是用電子管裝置的各種音響設備，放大器也不例外。60年代后期，特別是70年代，可說是電子管最不幸的年代。由于其自身的缺點

　　7.選購的考慮

　　既然電子管放大器能與晶體管放大器平分天下，那么其必有優越性存在。而晶體管放大器采用的新技術似乎明顯優于電子管。因而到目前為止，晶體管放大器在聲頻領域仍然占有明顯優勢，而且由于其自身缺點的存在，而正在設法減少與回避這些自身的缺點。比如各種場效應管的越來越多的應用，甲類放大形式迅速地增多等都是與電子管放大器抗爭的有效措施。

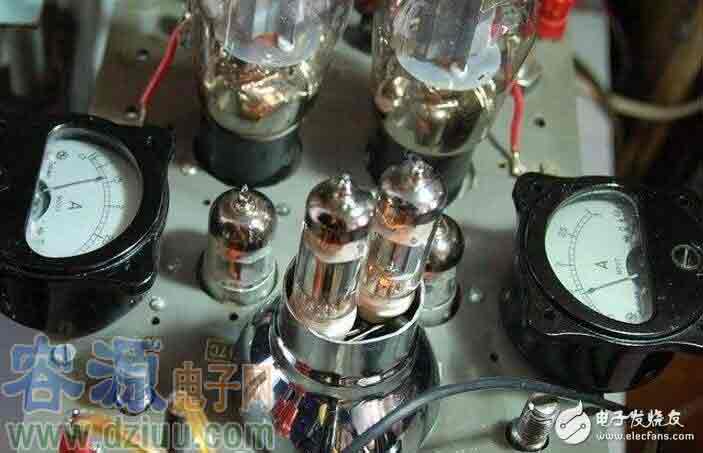

電子管功放有什么好處_500w電子管功放電路圖

　　如何延長電子管功放的使用壽命

　　在使用上，電子管要有良好的通風散熱，溫度的過熱必然縮短電子管壽命，所以要盡可能使電子管保持較低的溫度。電子管怕振動，所以采取防震措施盡量避免振動也是很重要的。若做到這兩點，電子管的使用壽命至少可提高一倍。為此，電子管設備的周圍要有適當的空間，尤其是它的上方，以便有良好的對流通風，可能的話可用風扇幫助散熱。

　　電子管陰極在尚未達到要求溫度即加上高壓電源時，它的陰極將受到損害，同樣會縮短電子管壽命。所以電子管設備若有預熱裝置的話，一定要使用，例如先開燈絲低壓電源預熱，后開高壓電源。假如沒有預熱裝置，那你不要急著將輸入信號接入，可將音量關到最小，待先開機20～30分鐘進行溫機再使用。如果使用旁熱式整流管供給整機高壓，那正好提供了簡單又有效的高壓延時。另外，在正常使用時，不要頻繁開關電源。

　　當然，如果對電子管電路進行正確的設計，避免錯誤運用，就能使電子管不致“英年早逝”，電子管使用數以千計的聆聽時數應是正常的。電路設計中最常見的錯誤有電子管燈絲與陰極間的電位差過高、電子管屏極或簾柵極電壓運用至最大值、電子管燈絲電壓過低或過高、電子管安裝位置不當造成電極過熱及高壓電源沒有延時裝置等.容－源－電－子－網－為你提供技術支持
