2V轉5V輸出，2.4V轉5V輸出，DC-DC同步整流升壓電路

時間:2021-01-04 16:40:35來源: 作者:深圳市夸克微科技 點擊:次
PW5100可以適用于2V轉5V和2.4V轉5V的應用電路中，PW5100是一顆DC-DC的同步升壓轉換器芯片。
PW5100特點： 低輸入，寬范圍：0.7V-5V 輸出電壓固定，外圍少：3V,3..3V,5V 輸
PW5100可以適用于2V轉5V和2.4V轉5V的應用電路中，PW5100是一顆DC-DC的同步升壓轉換器芯片。
PW5100特點：
  1. 低輸入，寬范圍：0.7V-5V
  2. 輸出電壓固定，外圍少：3V,3..3V,5V
  3. 輸入靜態功耗低：10Ua
  4. 輸出紋波低
  5. 輕載性能高，電感推薦6.8UH起


PW5100 是一款高效率、10uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 帶EN關斷腳的同步升壓 DC/DC 變換器。輸入電壓最低0.7V，輸入電壓范圍0.7V-5V之間，輸出電壓可選固定輸出值，從 3.0V 至 5.0V 的固定輸出電壓.最大開關電流1.5A.

PW5100是一款高效率、10uA低功耗、低紋波的同步升壓IC，
PW5100輸入電壓：0.7V-5V
PW5100輸出電壓：3V,3.3V,5V固定值，最大開關電路1.5A

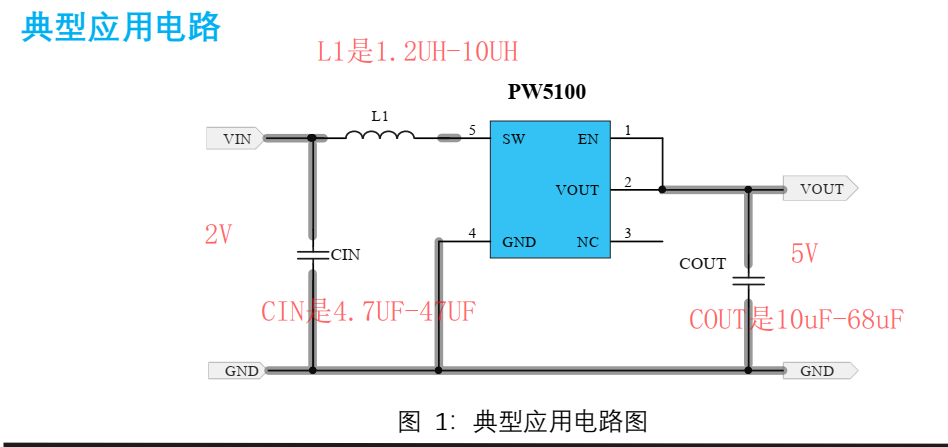

PW5100外圍簡潔，僅需要2個貼片電容，一個貼片電感（1uh-4.7uh）即可
