貼片三極管的參數與檢測

時間:2020-10-13 14:27:11來源:http://www.pad-china.cn 作者: 點擊:次

貼片三極管它是一款常用的半導體。它是有兩個PN結組成，可以對電流起放大作用，有3個引腳，分別為集電極，基極，發射極。有PNP和NPN型兩種，以材料分有硅材料和鍺材料兩種。

貼片三極管它是一款常用的半導體。它是有兩個PN結組成，可以對電流起放大作用，有3個引腳，分別為集電極，基極，發射極。有PNP和NPN型兩種，以材料分有硅材料和鍺材料兩種。

貼片三極管主要參數:

1.特征頻率fT:當f= fT時,三極管完全失去電流放大功能.如果工作頻率大于fT,電路將不正常工作.
2.工作電壓/電流:用這個參數可以指定該管的電壓電流使用范圍.
3.hFE:電流放大倍數.
4.VCEO:集電極發射極反向擊穿電壓,表示臨界飽和時的飽和電壓.
5.PCM:最大允許耗散功率.
6.封裝形式：指定該管的外觀形狀,如果其它參數都正確，封裝不同將導致組件無法在.

貼片三極管的檢測：

將電表筆分別接e、c端，電表阻值很大（無窮大。如果較小，表表明三極管已經擊穿），用導線短路b、c端（視同基極施加一電壓），電表阻值較小。阻值越小表明放大倍數越大。如果變化不大，表明三極管損壞，不能正常工作。注意：NPN、PNP管c、e端電筆方向相反。容－源－電－子－網－為你提供技術支持

非常感謝用戶pingshang88 的投稿！

本文地址：http://www.jssjbk.com/Components/16025704314016.shtml

本文標簽:

頂一下

返回首頁

------分隔線----------------------------

上一篇文章：集成塊3842引腳功能及內部電路
下一篇文章：貼片疊層電感對應的體積

猜你感興趣：

選擇石英晶振時如何逐步確定參數和類型
常見的設備頻率參數都在10MHZ到100MHZ之間，還有要確定下是否使用到低頻晶體等。確定晶振參數時要考慮到具體的應用需求，同時核對晶振封裝上的參數標注，確保購買的晶振參數符合我們的要求。
關鍵詞：所屬欄目：電子基礎
貼片二極管的識別方法及作用
二極管的主要特性是單向?qū)щ娦裕簿褪窃谡螂妷旱淖饔孟拢瑢娮韬苄。欢诜聪螂妷鹤饔孟聦娮铇O大或無窮大。
二極管按用途分為：晶體二極管、雙向觸發二極管、高頻變阻二極管、變?nèi)荻䴓O管、發光二極管、肖特基二極管。
關鍵詞：所屬欄目：元器件知識
MOSFET和三極管ON狀態的區別？
三極管ON狀態時工作于飽和區，導通電流Ice主要由Ib與Vce決定，由于三極管的基極驅動電流Ib一般不能保持恒定，因而Ice就不能簡單的僅由Vce來決定，即不能采用飽和Rce來表示(因Rce會變化)。由于飽和狀態下Vce較小，所以三極管一般用飽和Vce表示。
關鍵詞：所屬欄目：元器件知識
貼片電容質量好壞該從哪些方面判斷
如果是一個質量合格的貼片電容的話，那么外觀尺寸應該是和外面標注的尺寸或者說明書上面以及外包裝上面標注的尺寸是一致的，但如果你手頭拿到一個貼片電容，我發現這個外觀尺寸好像有些改變，比如說有輕微的瑕疵或者輕微的裂痕，那這個外觀的尺寸就可能會有一些問題了，那間接的有可能說明這個電容出現一些問題，其次看錫腳，錫腳如有黑點、缺陷、裂紋、錫腳包邊上下比例不協調等不良說明所以這樣的好壞通過肉眼去看就可以大致的判斷出來。
關鍵詞：所屬欄目：元器件知識
貼片三極管如何測量？測三極管的口訣
大家知道，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同，可以分為NPN型和PNP型兩種不同導電類型的三極管。
關鍵詞：所屬欄目：元器件知識
關于貼片三極管飽和的精彩簡述
1首先當我們調節可調電阻R1，使R1=4.3K時，通過計算得到，Ib=(5-0.7)/4.3K=1mA,得出IC=Hfe*Ib=10mA,那么這個時候在調節R3，使R3=500歐姆，通過計算得到
Vc=5-(10mA*0.5K)=0V,接著我們來看三極管三個極的電壓（Vb=0.7 Vc=0 Ve=0）2調節可調電阻R1，使R1=4.3K時，通過計算得到
Ib=(5-0.7)/4.3K=1mA,
關鍵詞：所屬欄目：元器件知識
你知道為什么SMT貼片電容都不印絲印嗎
最近有幾位SMT人在微信群里問到，為什么買到的貼片電容單個元件上沒有絲印代號標記呢？是你廠商疏忽了？還是不買的不是原裝的貨？真因到底是怎樣的，下面SMT頂級人脈圈小編一一給您解釋，你就會明白了。
關鍵詞：所屬欄目：元器件知識
什么是晶振及其作用是什么、主要參數選擇
晶振常見種類　　我們常說的晶振，包含兩種。　　一種需要加驅動電路才能產生頻率信號，這類晶振叫晶振諧振器，比如常見的 49S 封裝、兩腳封裝的 SMD3225 5032、少量四腳 S
關鍵詞：所屬欄目：電子基礎
貼片電阻的結構和生產過程簡介
貼片電阻的正面是黑色的，上面印有阻值絲印，背面基本都是白色的，貼片電阻是由基板、電阻膜層、電極、保護介質四部分組成的,其中電極部分又分為內電極(銀鈀)、過渡層(鎳)、外電極(主要是錫鍶)。
關鍵詞：所屬欄目：元器件知識
貼片式陶瓷電容器的頻率特性
國內有的企業把通常講的高頻低介電容器瓷叫做高頻電容器瓷，或者I類電容器瓷;把這里所說的高頻高介電容器瓷，叫做中頻電容器瓷,或者I類電容器瓷。由于這種稱呼不夠普遍，所以本文中仍然沿用前面講到的、使用得較為普遍的歸類方法，也就是將高頻低介電容器瓷和高頻高介電容器瓷歸類為I類高頻電容器瓷,將低頻強介電容器瓷歸類為I類低頻電容器瓷。
關鍵詞：所屬欄目：元器件知識
MLCC(貼片電容)電路簡介與講解
隨著電子信息技術的發展，電子產品千變?nèi)f化，種類繁多，琳瑯滿目，數不勝數。有源元器件(IC)和無源元件是電子產品的必備成員，一般電子產品中二者的比例約為1：10-20，甚至更大。貼片電容器作為無源元件重要的基本的元件，在電子線路中起著舉足輕重的作用，被廣泛應用于各行各業的各類電子線路與電子產品中。
關鍵詞：所屬欄目：元器件知識
PW2558芯片DC/DC應用電路圖及參數
說明
PW2558開發了一種高效的異步降壓DC/DC調節器輸出0.8A電流。集成電路采用電流模式自適應恒關斷時間控制。這個PW2558可在4.5V至55V的寬輸入電壓范圍內工作，并將主開關
關鍵詞：所屬欄目：元器件知識

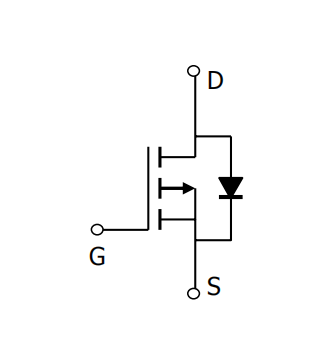

PW2319芯片參數
一般說明
PW2319采用先進的溝道技術，提供優秀的RDS（ON），低柵電荷柵極電壓低至4.5V，適用于電池保護或在其他交換應用中。

特征 VDS=-40V，ID=-5A RDS（開）<70m&Om
關鍵詞：所屬欄目：元器件知識
片狀貼片二極管的產品介紹
貼片二極管的管壓降：硅二極管（不發光類型）正向管壓降0.7V，鍺管正向管壓降為0.3V，發光二極管正向管壓降會隨不同發光顏色而不同。主要有三種顏色，具體壓降參考值如下：紅色發光二極管的壓降為2.0--2.2V，黃色發光二極管的壓降為1.8—2.0V，綠色發光二極管的壓降為3.0—3.2V，正常發光時的額定電流約為20mA。貼片二極管的電壓與電流不是線性關系，所以在將不同的貼片二極管并聯的時候要接相適應的電阻。
關鍵詞：所屬欄目：元器件知識
說說貼片電子的細分類
電子元件：工廠在加工時沒改變原材料分子成分的產品可稱為元件，元件屬于不需要能源的器件。它包括：電阻、電容、電感。(又稱為被動元件Passive Components)
關鍵詞：所屬欄目：元器件知識
為什么貼片磁珠跟貼片電阻單位一樣？
  其實對于剛?cè)胄械某鯇W者來說，包括我在內，在剛剛接觸電子行業里來時，對于貼片磁珠的單位跟貼片電阻的單位也是有很大的疑問。為什么會是一樣的呢？同樣都是歐姆(R)呢？經過好久好久了，現在我終于在閱看了很多資料后明白了。跟大家一起分享下。

關鍵詞：所屬欄目：元器件知識
PW6206降壓調節參數及應用電路圖
一般說明
PW6206系列是一款高精度，高輸入電壓，低靜態電流，高速，低壓降線性穩壓器具有高紋波抑制。在VOUT=5V&VIN=7V時，輸入電壓高達40V，負載電流高達300mA，采用BCD工
關鍵詞：所屬欄目：元器件知識
貼片電容為滿足市場需求而全面發展通用化
在當下市場貼片電容器隨著市場的不斷發展，為了維護芯片的正常工作，人們研制出了貼片電容這種元件。現如今發展狀況呈現一片大好形勢，市場有效競爭將刺激并推動電容器技術的進一步創新。而貼片電容也在電子工業應用中起到了一定的作用。
關鍵詞：所屬欄目：電子器材

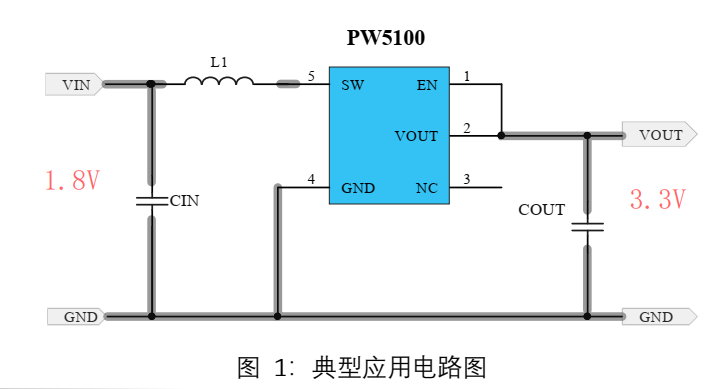

1.8V轉3V，1,8V轉3.3V電源芯片的規格書參數
